Teniendo un teclado de MAC SE con sus fabulosas teclas mecanicas me parecia una pena desaprovecharlo, así que QMK tiene soporte para convertir este teclado. Como adptador me decidí a emplear un Arduino Micro Pro esto implica algunos cambios, ya que tanto TMK como QMK están pensados para otros circuitos.

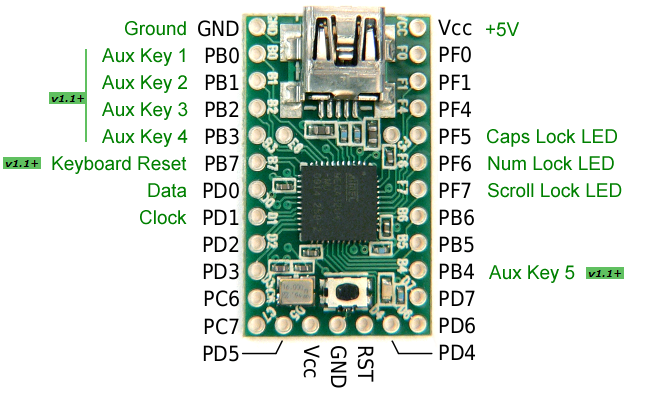

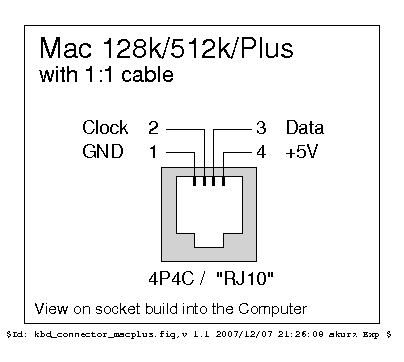

Para ello usamos este mapa de conexionado ya que la nomenclatura standard de Arduino no coincide. Con esto ya podemos mapear los conectores del RJ10 del teclado según esta imagen.

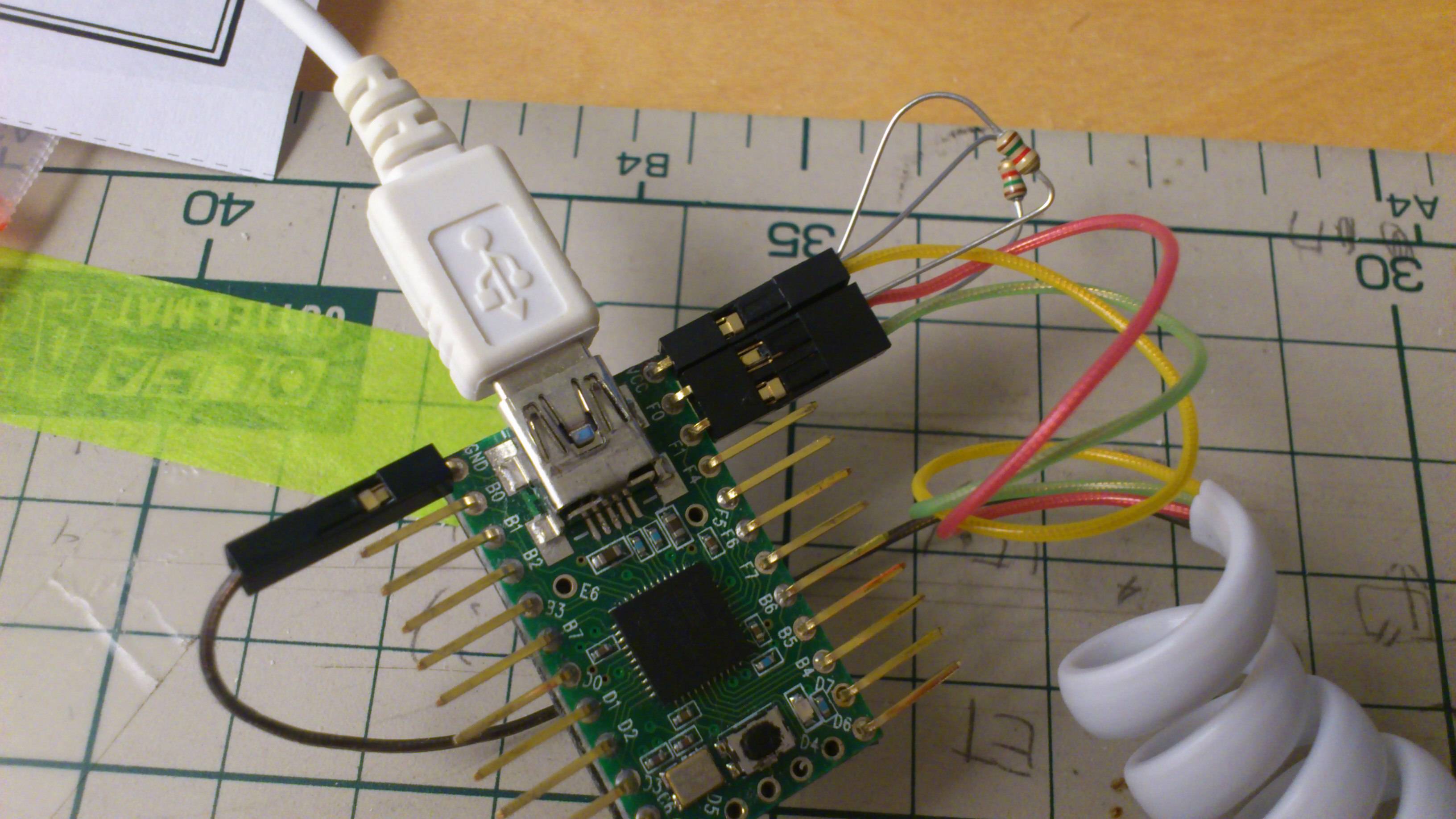

Para que esto funcione hacen falta un par de resistencias en las lineas de Clock y Data para hacer un Pull Up con un valor entre 1k Ohmn y 10k Ohm es suficiente. El montaje provisional queda de este modo
Para flashearlo lo mas comodo es emplear el Flasher Tool de QMK, para ponerlo en modo Flash basta con hacer un corte entre el pin de RESET y el GND. En cuanto al firmware ... lo dejamos para el proximo post.
